مولد الهيدروجين بالغاز الطبيعي عالي الأتمتة بواسطة SMR Compact Footprint

مولد الهيدروجين بالغاز الطبيعي عالي الأتمتة بواسطة SMR Compact Footprint

عام

استفد من نظام إمداد الميثانول الحالي وشبكة خطوط أنابيب الغاز الطبيعي ومحطات التزود بالوقود CNG و LNG وغيرها من المرافق لبناء أو توسيع أو بناء محطات جديدة لإنتاج الهيدروجين وإعادة التزود بالوقود على أساس المحطات القائمة.من خلال إنتاج الهيدروجين في المحطة والهدرجة ، يتم تقليل رابط نقل الهيدروجين ، كما يتم تقليل تكلفة إنتاج الهيدروجين وتخزينه ونقله.يمكن أن تقلل هذه التقنية من سعر الهيدروجين في نقطة البيع ، وتكلفة الوقود للمركبات التي تعمل بالوقود الهيدروجين يمكن مقارنتها بتكلفة مركبات البنزين.لكنها أكثر صداقة للبيئة وتتماشى مع اتجاه الطاقة في المستقبل.

ميزات تقنية

1. تعمل الأتمتة العالية على تقليل عبء العمل على المشغلين ؛
2. يعتمد غاز المواد الخام وغاز الوقود على الغاز الطبيعي بمستويات ضغط مختلفة ، والتي يمكن أن توفر الطاقة بشكل فعال وتقليل الاستهلاك ؛
3. مرونة تشغيل وحدة إنتاج الهيدروجين كبيرة ، ولا يوجد خزان تخزين هيدروجين كبير السعة ، لذلك يمكن تشغيل وحدة إنتاج الهيدروجين بشكل مستمر ؛

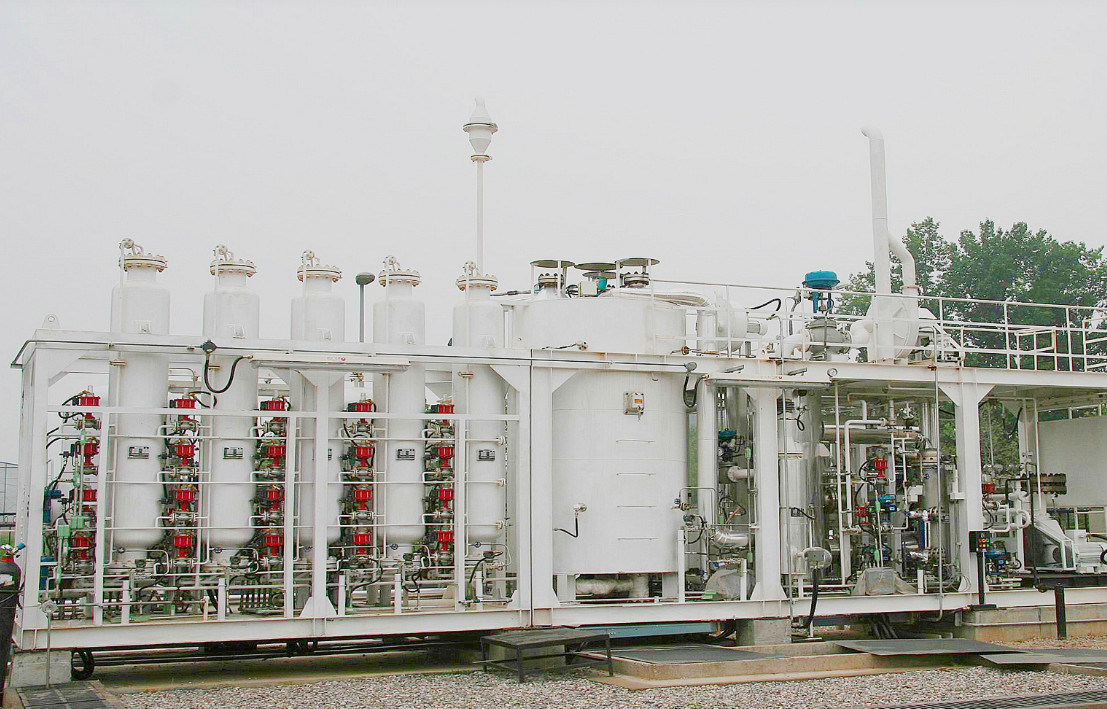

4. معدات ضغط وإنتاج الهيدروجين المثبتة على المنصة تشغل حيزًا صغيرًا ؛
5. تستخدم أسطوانات الضغط العالي لتخزين الهيدروجين ، وهو ناضج وآمن وموثوق ؛
6. شحن الهيدروجين عالي الضغط على مراحل ، معدل استخدام مرتفع لسعة معدات تخزين الغاز ؛
7. يمكن أن يستخدم اختيار الموقع لمحطات وقود الهيدروجين محطات التزود بالوقود بالغاز الطبيعي الموجودة ، والتي يسهل الترويج لها.

عملية فنية

باستخدام الغاز الطبيعي كمادة خام ، يتم إنتاج الهيدروجين عالي النقاء عن طريق إعادة التشكيل بالبخار (SMR) + التحويل + امتصاص الضغط المتأرجح (PSA).يتم ضغط الهيدروجين المحضر إلى 20 ميجا باسكال بواسطة الضاغط ويدخل مجموعة أسطوانات تخزين الهيدروجين 20 ميجا باسكال.يمكن نقل الهيدروجين الموجود في مجموعة زجاجات تخزين الهيدروجين 20MPa بواسطة المقطورة ، أو يمكن ضغطه باستمرار إلى 45MPa أو 90 MPa قبل دخول زجاجة تخزين الهيدروجين 45MPa أو 90Mpa.يُباع الهيدروجين لمركبات خلايا الوقود عبر آلات الهدرجة.

تخصيص

• ناتج الهيدروجين الاسمي: 50 Nm3 / h
• نقاء الهيدروجين: عادة 99.99٪ بالحجم ؛نقاوة أعلى مصممة ؛
• الضغط عند BL: 0.8 ~ 1.4 ميجا باسكال.
• استهلاك الغاز الطبيعي: 0.45 Nm3 / Nm3-H2
• أبعاد العبوة: 6.0 × 2.3 × 3.5
