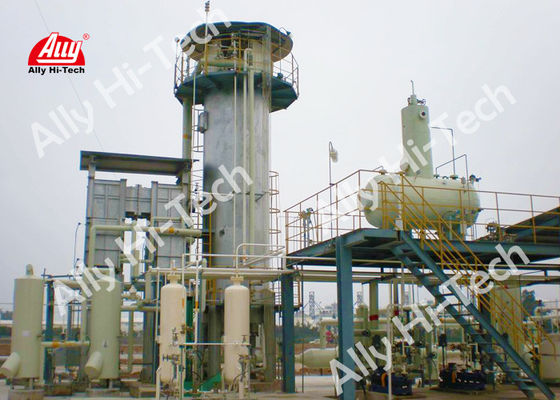

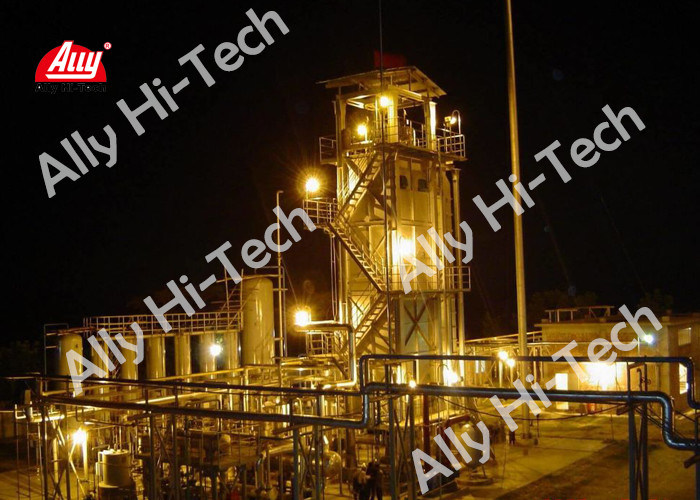

Ally Hi-Tech optimized the process of SMR, including the reformer, heat exchange network (HEN) and purification system, to reduce both capital investment and natural gas consumption, on the basis of the gas preparation system of the ammonia synthesis process. قامت Ally Hi-Tech بتحسين عملية SMR ، بما في ذلك المصلح ، وشبكة التبادل الحراري (HEN) ونظام التنقية ، لتقليل كل من الاستثمار الرأسمالي واستهلاك الغاز الطبيعي ، على أساس نظام تحضير الغاز لعملية تخليق الأمونيا. Typically, Ally Hi-Tech has been engaged in the optimization of the reformer and granted more than 6 patents in this field. عادةً ما تشارك Ally Hi-Tech في تحسين المُصلح ومنحت أكثر من 6 براءات اختراع في هذا المجال. Ally Hi-Tech provided the hydrogen solution with a capacity of 50 NCMH for the Beijing Olympics based on the SMR process associated with PSA in 2008. قدمت Ally Hi-Tech حل الهيدروجين بسعة 50 NCMH لأولمبياد بكين على أساس عملية SMR المرتبطة بـ PSA في عام 2008.

الميزات

• تكنولوجيا إنتاج ناضجة ، عملية آمنة وموثوقة.

• تحكم عملي وآمن بدرجة عالية من الأتمتة.

• تكاليف تشغيل منخفضة وفترة استرداد قصيرة.

• يتم استخراج الغازات المنبعثة من PSA كوقود يقلل من استهلاك الوقود وانبعاثات العادم.

رسم تخطيطي للعملية

وصف العملية

Desulphurization gas is mixed with steam as per a certain ratio. يتم خلط غاز إزالة الكبريت مع البخار وفقًا لنسبة معينة. The mixture flows through the Reformer Tubes, where it converts into a syngas consisting of hydrogen and carbon monoxide and carbon dioxide and unreacted methane and steam in the presence of a catalyst. يتدفق الخليط عبر أنابيب الإصلاح ، حيث يتحول إلى غاز تخليقي يتكون من الهيدروجين وأول أكسيد الكربون وثاني أكسيد الكربون والميثان غير المتفاعل والبخار في وجود محفز. A heat exchange system is used as an economizer, while a shift converter is introduced to convert carbon monoxide into extra hydrogen and carbon dioxide. يتم استخدام نظام التبادل الحراري كمقتصد ، بينما يتم إدخال محول التحول لتحويل أول أكسيد الكربون إلى هيدروجين إضافي وثاني أكسيد الكربون. The resulting gas enters into a PSA unit, where the hydrogen is separated from the other gases. يدخل الغاز الناتج إلى وحدة PSA ، حيث يتم فصل الهيدروجين عن الغازات الأخرى. The off-gas of PSA is recovered as fuel. يتم استرداد الغازات المنبعثة من PSA كوقود.

رد فعل

CH₄+ ح₂O → 3H²+ CO - Q

CO + H₂O → H²+ CO₂+ س

أداء

• قدرة الهيدروجين: 200 ~ 50،000 نيوتن متر³/ ح

• نقاء الهيدروجين: 99٪ ~ 99.999٪ (v / v)

• ضغط الهيدروجين: 1.3 ~ 3.0 ميجا باسكال (ز)

• درجة الحرارة: المحيط
